Par vadības ierīci luxtronik
Īss apkalpošanas pults apraksts
Ekrāns
Standarta stāvokļa ekrānā tiek rādīta īsa aktuāla siltumsūkņa darbības informācija.
Ekrāns
Standarta stāvokļa ekrānā tiek rādīta īsa aktuāla siltumsūkņa darbības informācija.
Ekrāns
Standarta stāvokļa ekrānā tiek rādīta īsa aktuāla siltumsūkņa darbības informācija.
1 Ekrāns
2 STĀVOKĻA INDIKATORS AP GROŽĀMO POGU:
Gredzens ap grožāmo pogu deg zaļā krāsā
= sistēma darbojas pareizi
Gredzens ap grožāmo pogu mirgo zaļā/sarkanā krāsā
= pašatjaunojošs darbības pārtraukums
Gredzens ap grožāmo pogu deg sarkanā krāsā
= traucējums
3 Grožāmā poga
Griežot
Izvēlams simbols vai izvēlnes lauks
vai
Ekrāna skats tiek „pārbīdīts“ uz leju (vai uz augšu) (= ritināšana).
Nospiežot (īsi)
Tiek apstiprināts atzīmētais simbols (= tiek pāriets uz attiecīgo programmas līmeni)
vai
Tiek aktivizēts atzīmētais izvēlnes lauks datu un vērtību ievadīšanai.
Svarīga informācija!
Katrs traucējums var tikt apstiprināts, t. i., atiestatīts.
Lai to izdarītu, nospiediet un apmēram 7 sekundes turiet nospiestu grožāmo pogu, līdz gredzens ap grožāmo pogu sāks degt zaļā krāsā un ekrāns pārslēgsies uz standarta stāvokļa ekrānu. Sekojiet ekrāna norādēm.
Ja pēc traucējuma atiestatīšanas kļūdas kods tiek rādīts atkārtoti, Jums var palīdzēt tālāk sniegtās darbības un iespējamie risinājumi atkarībā no apkalpošanas pults ekrānā rādītā kļūdas koda.
Biežas darbības un risinājumi
Elektriskā sildītāja (ASGI) režīma ieslēgšana
Svarīga informācija!
Ja pēc AŠGI režīma ieslēgšanas apkure vai karstā ūdens sagatavošana nedarbojas, pārbaudiet, vai nav nostrādājis elektriskā sildītāja drošības temperatūras ierobežotājs.
Nostrādājot drošības temperatūras ierobežotājam uz elektriskā sildītāja, vadības ierīces apkalpošanas pultī netiek rādīts neviens traucējums.
Elektriskā sildītāja drošības temperatūras ierobežotāja atiestatīšana:
Lasīt šeit
Elektriskā sildītāja (ASGI) režīma ieslēgšana apkurei
1
i
Standarta stāvokļa ekrānā atzīmējiet un nospiediet bultiņu uz dziļāku izvēlnes līmeni.
2
i
Atzīmējiet un nospiediet Apkure (radiatora simbolu).
3
i
Atzīmējiet un nospiediet Darba režīms.
4
i
Atzīmējiet un nospiediet ASGI.
5
i
Atzīmējiet un nospiediet bultiņu Atpakaļ . Vairākas reizes nospiežot, atgriezīsieties sākumā (nav obligāti).
Elektriskā sildītāja (ASGI) režīma ieslēgšana karstā ūdens sagatavošanai
1
i
Standarta stāvokļa ekrānā atzīmējiet un nospiediet bultiņu uz dziļāku izvēlnes līmeni.
2
i
Atzīmējiet un nospiediet Karstais ūdens (krāna simbolu).
3
i
Atzīmējiet un nospiediet Darba režīms.
4
i
Atzīmējiet un nospiediet ASGI.
5
i
Atzīmējiet un nospiediet bultiņu Atpakaļ . Vairākas reizes nospiežot, atgriezīsieties sākumā (nav obligāti).
Elektriskā sildītāja drošības termostata atiestatīšana
Pārbaudiet, VAI apkures iestatījumi ir pareizi
Vai ir ieslēgts Apkures darba režīms - AUTOMĀTISKS
1
i
Standarta stāvokļa ekrānā atzīmējiet un nospiediet bultiņu uz dziļāku izvēlnes līmeni.
2
i
Atzīmējiet un nospiediet Apkure (radiatora simbolu).
3
i
Atzīmējiet un nospiediet Darba režīms.
4
i
Atzīmējiet un izvēlieties AUTOMĀTISKS.
5
i
Atzīmējiet un nospiediet bultiņu Atpakaļ . Vairākas reizes nospiežot, atgriezīsieties sākumā (nav obligāti).
Uzmanību!
Ja iestatīts AUTOMĀTISKS apkures režīms, taču apkure nedarbojas, pārbaudiet, vai vidējā diennakts temperatūra nav augstāka par iestatīto „Apkures sezonas temperatūru“.
Pārbaudiet izmērīto vidējo diennakts temperatūru
Pārbaudiet iestatīto apkures sezonas temperatūru
1
i
Standarta stāvokļa ekrānā atzīmējiet un nospiediet bultiņu uz dziļāku izvēlnes līmeni.
2
i
Atzīmējiet un nospiediet Apkure (radiatora simbolu).
3
i
Atzīmējiet un nospiediet Apkures sezona.
4
i
Pārbaudiet iestatīto apkures sezonas temperatūru.
Uzmanību!
Apkure sāks darboties tikai tad, kad iestatītā apkures sezonas temperatūra būs augstāka par izmērīto.
Ja mērītā temperatūra neatbilst reālajai vidējai temperatūrai, veiciet āra sensora pārbaudi.
Pārbaudiet āra temperatūras sensoru
Āra temperatūras sensora pārbaude:
Vizuāli apskatiet āra temperatūras sensoru – pārliecinieties, ka tas ir pareizi uzstādīts, nav apsegts ar sniegu, ledu vai citiem priekšmetiem un uz to neiedarbojas tieši saules stari.
Atveriet sensora aizsargkastīti un pārbaudiet, vai tajā nav mitruma vai ūdens.
Ūdens vai mitruma uzkrāšanās visbiežāk rodas nepareizas montāžas dēļ – kad sensora kabelis tiek ievadīts no kastītes augšas, nevis no apakšas.
Pārbaudiet sensora kabeli un tā dzīslas.
Ja redzamas oksidācijas pazīmes vai dzīslas ir nomelnējušas, šāds kabelis var traucēt sensora darbību. Lai nākotnē izvairītos no bojājumiem, ieteicams kabeli nomainīt pret jaunu.
Pārbaudiet, vai darbojas telpu temperatūras regulēšanas sistēma

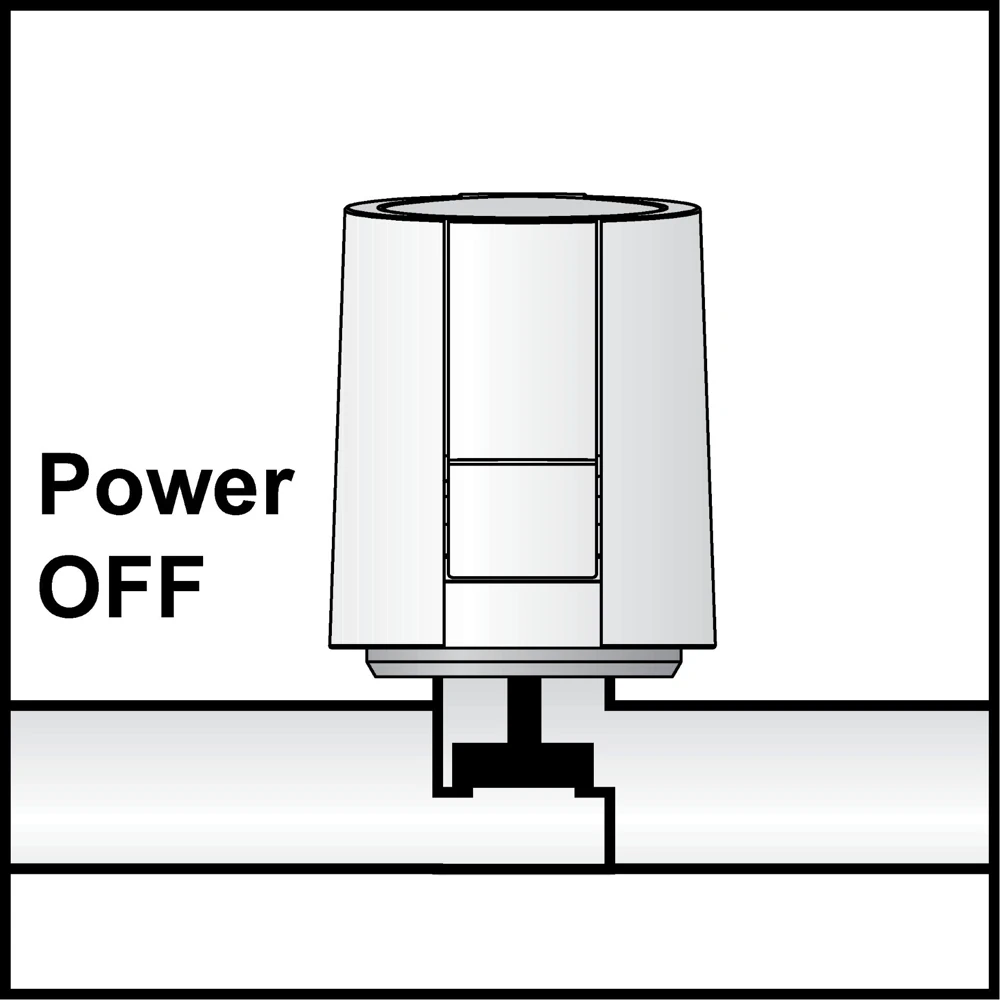

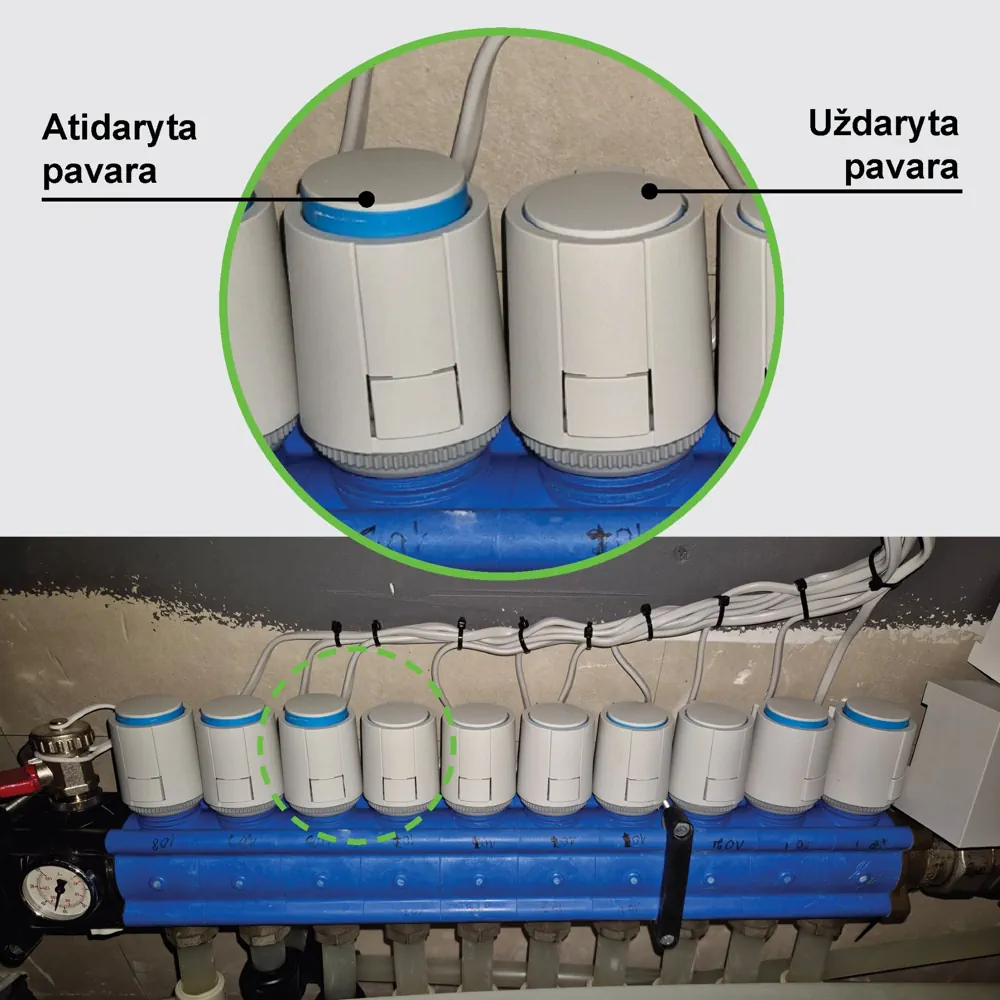

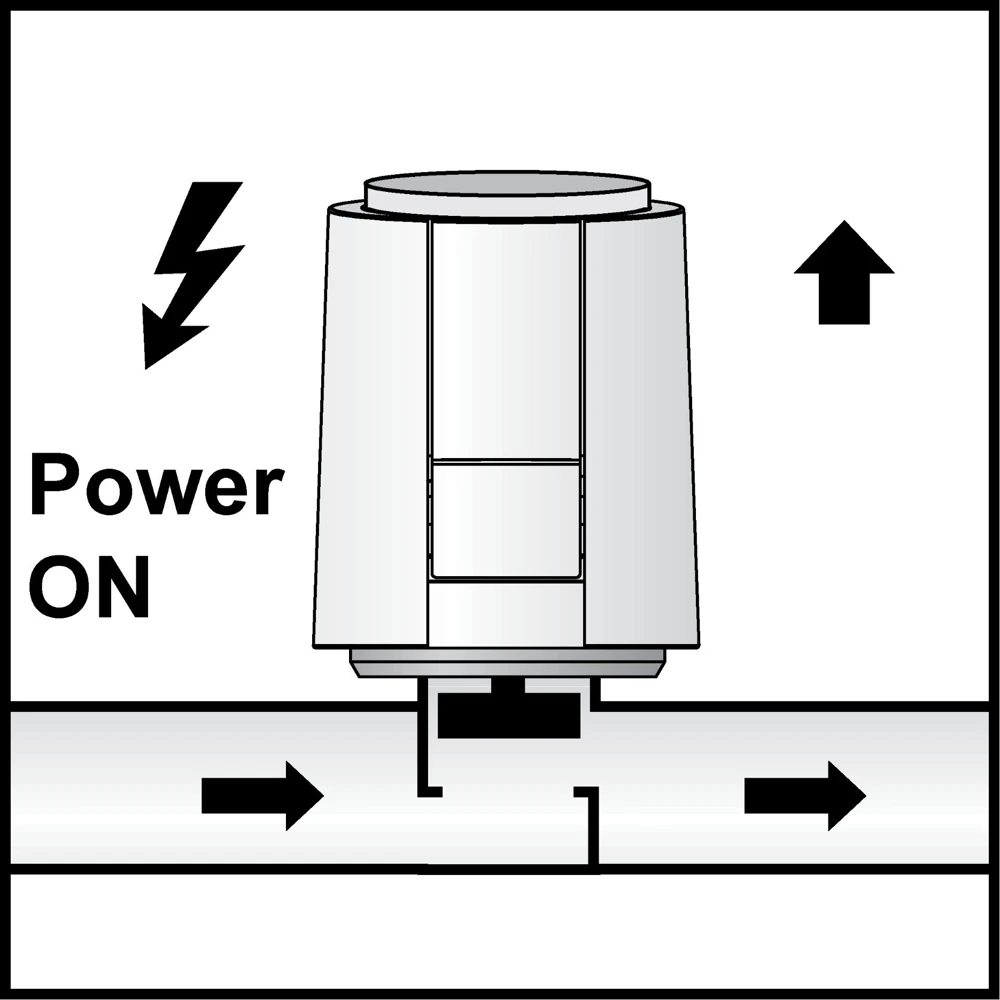

Pārliecinieties, vai darbojas telpu temperatūru regulējošie termostati un uz apkures kolektora uzstādītās piedziņas. Atveriet skapīti, kurā uzstādīts/uzstādīti apkures kolektori, un apskatiet piedziņas: ja piedziņu augšējā daļa ir izcelta – piedziņa ir atvērta, ja piedziņas augšējā daļa nav izcelta – piedziņa ir aizvērta. Ja kolektoram ir uzstādīti plūsmas indikatori (plūsmas mērītāji), pēc piedziņas atvēršanās tam jārāda plūsma, kas visbiežāk ir no 1 līdz 5 l/min.

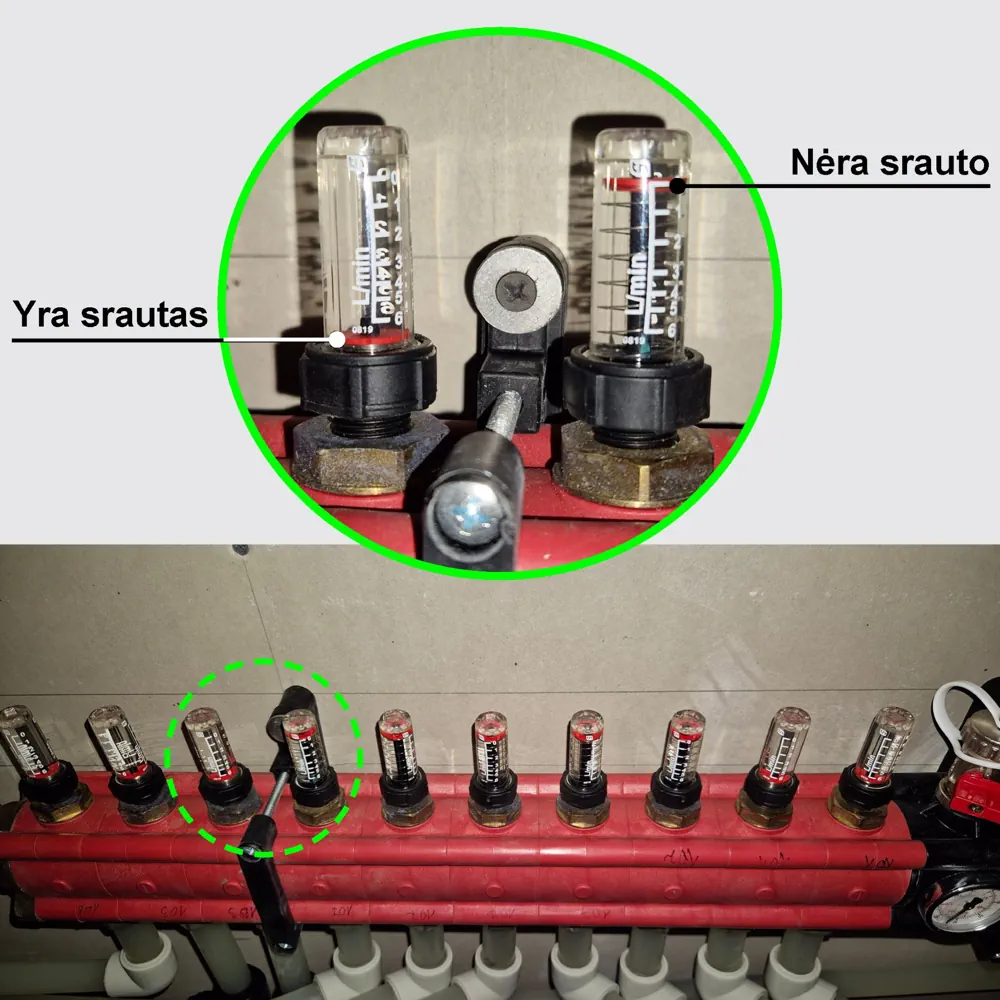

APKURES kolektors ar piedziņām un plūsmas indikatoriem
Uzmanību!
Ja piedziņas neatveras, iesakām vērsties uzņēmumā, kas ierīkoja telpu temperatūras vadības sistēmu, lai traucējums tiktu novērsts.
Pārliecinieties, ka apkures sistēmas spiediens ir pietiekams; ja nē, paaugstiniet spiedienu.
Pārbaudiet apkures sistēmas ūdens spiedienu
Ja apkures sistēmas spiediens ir pārāk zems, tas nozīmē, ka sistēmā trūkst apkures ūdens, un tas var ietekmēt samazinātu apkures ūdens cirkulāciju. Pārbaudiet apkures sistēmas manometrā rādīto spiedienu – tam vajadzētu būt vismaz 1,5 bar. Bieži manometriem ir divas bultiņas – melna un sarkana. Sistēmas spiedienu rāda melnā bultiņa, bet sarkanā ir maināma stāvokļa kontrolbultiņa, kas nenorāda sistēmā esošo spiedienu, taču ar to var atzīmēt, kādam vajadzētu būt apkures sistēmas ūdens spiedienam, lai vēlāk būtu vienkārši kontrolēt.

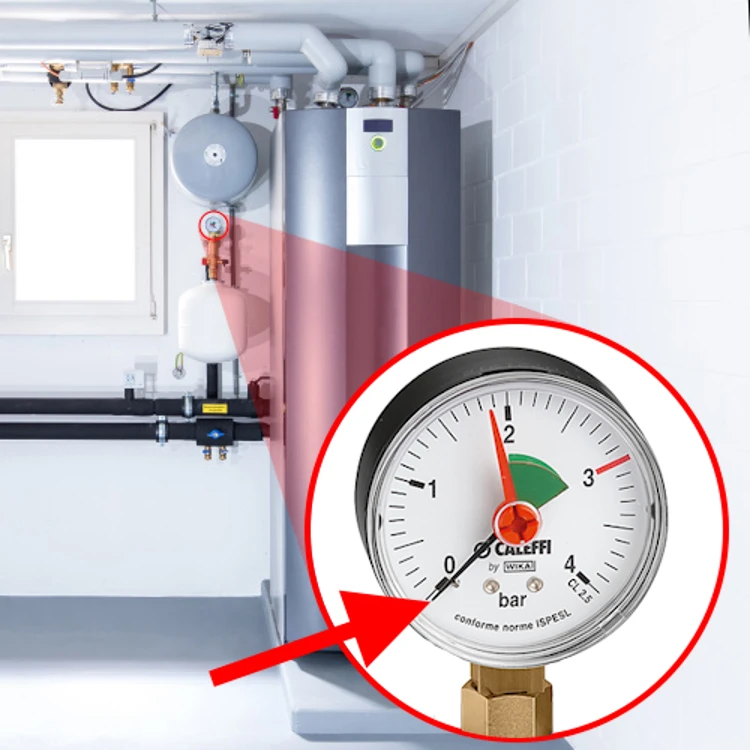

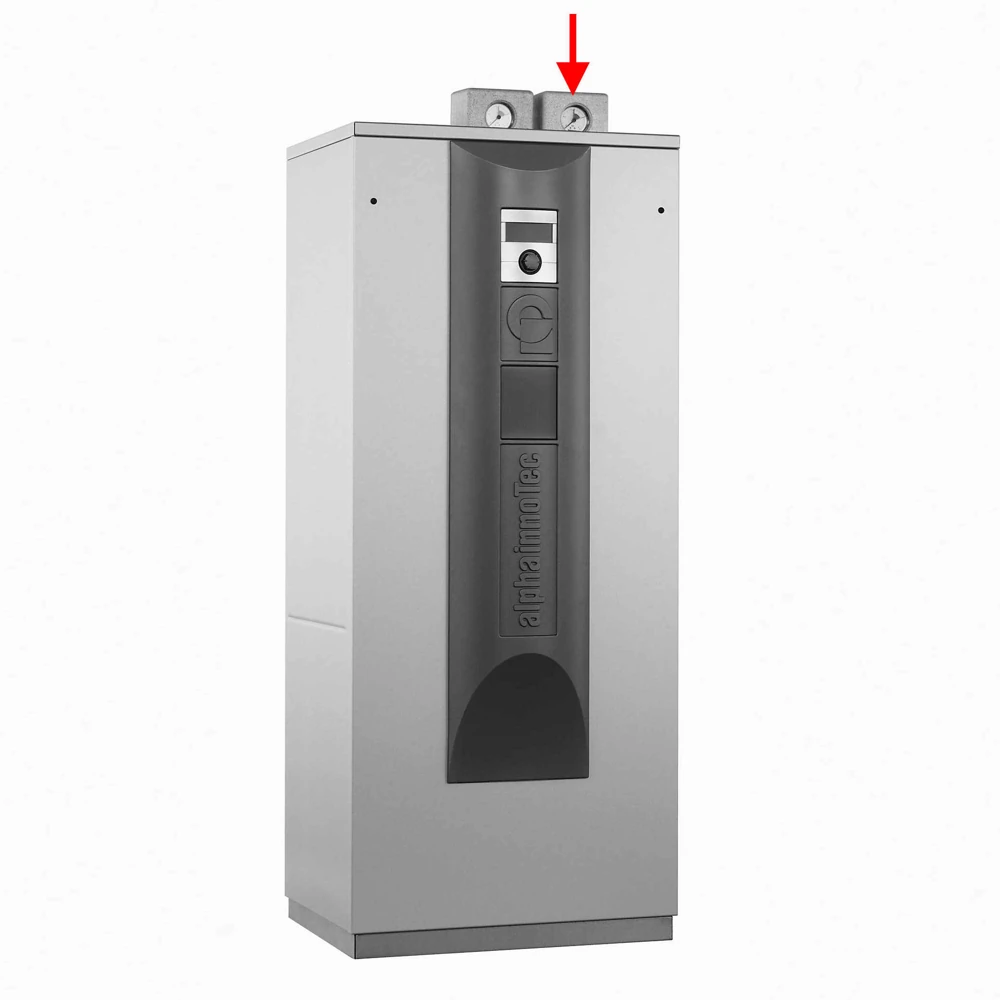

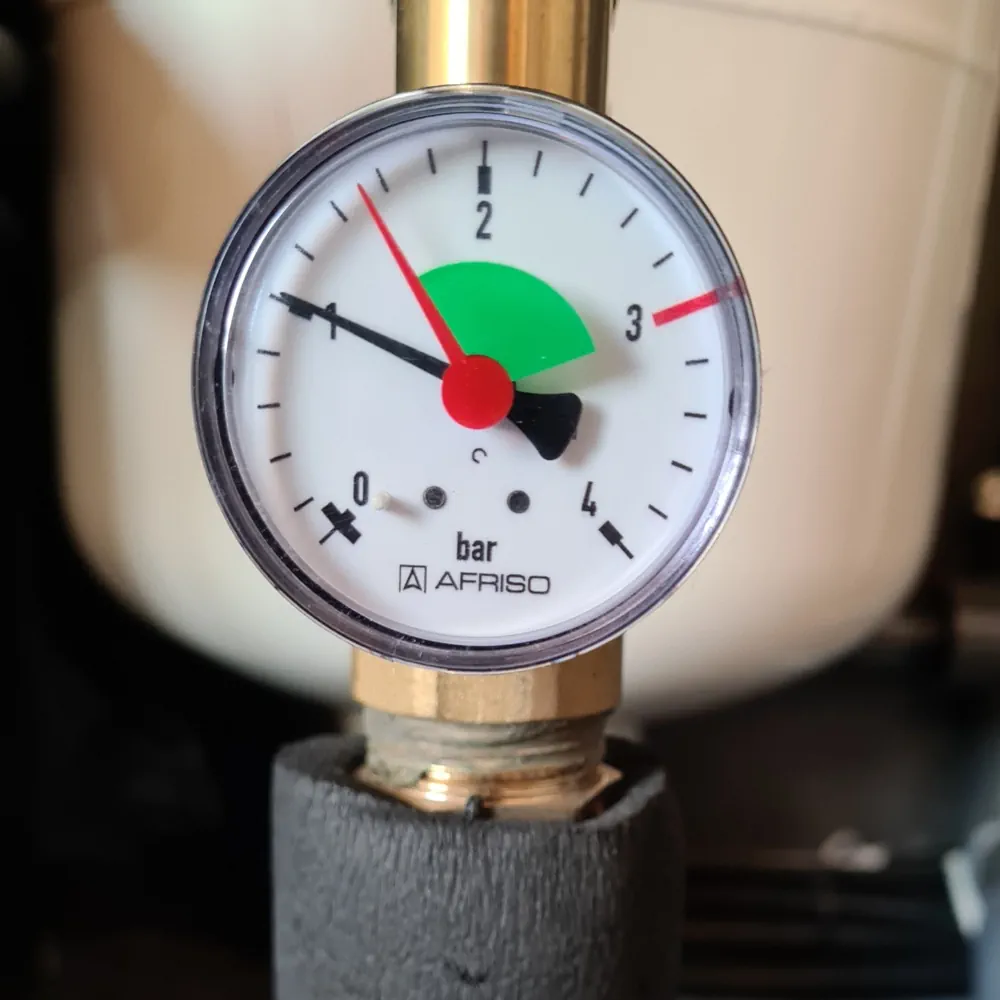

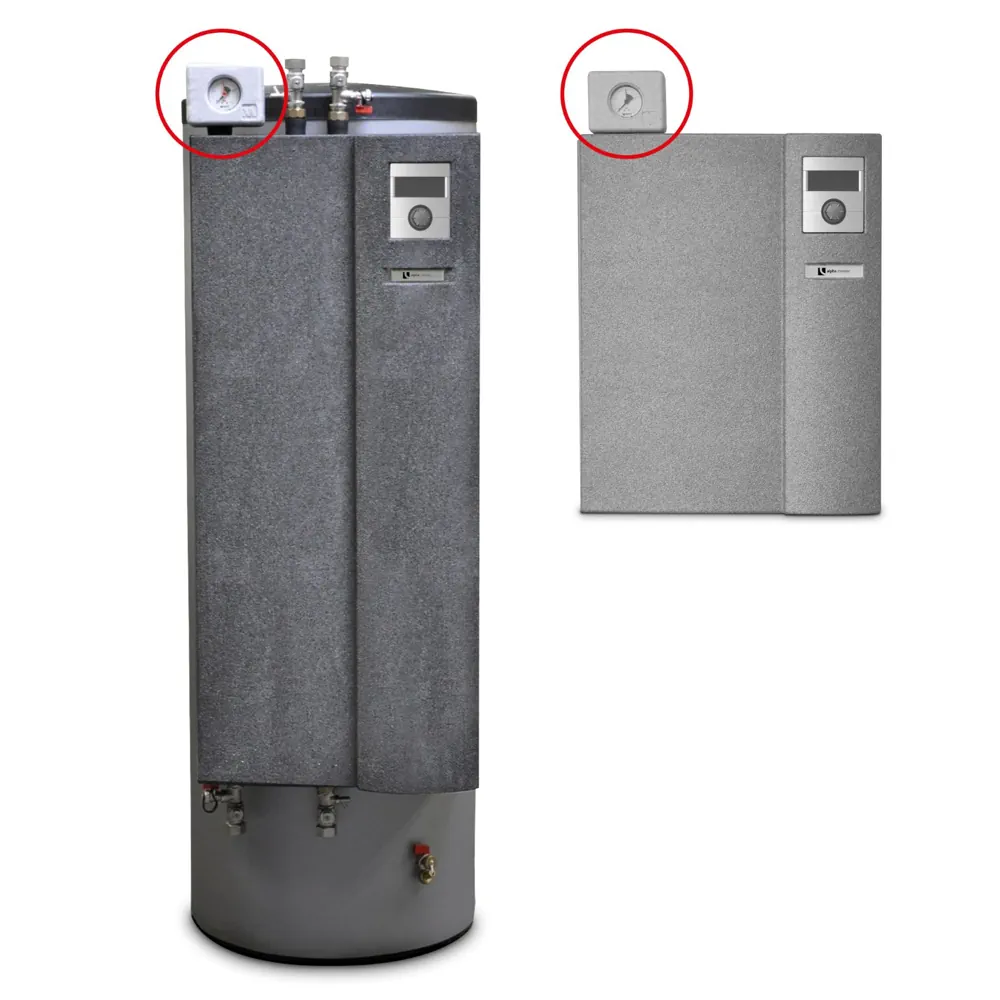

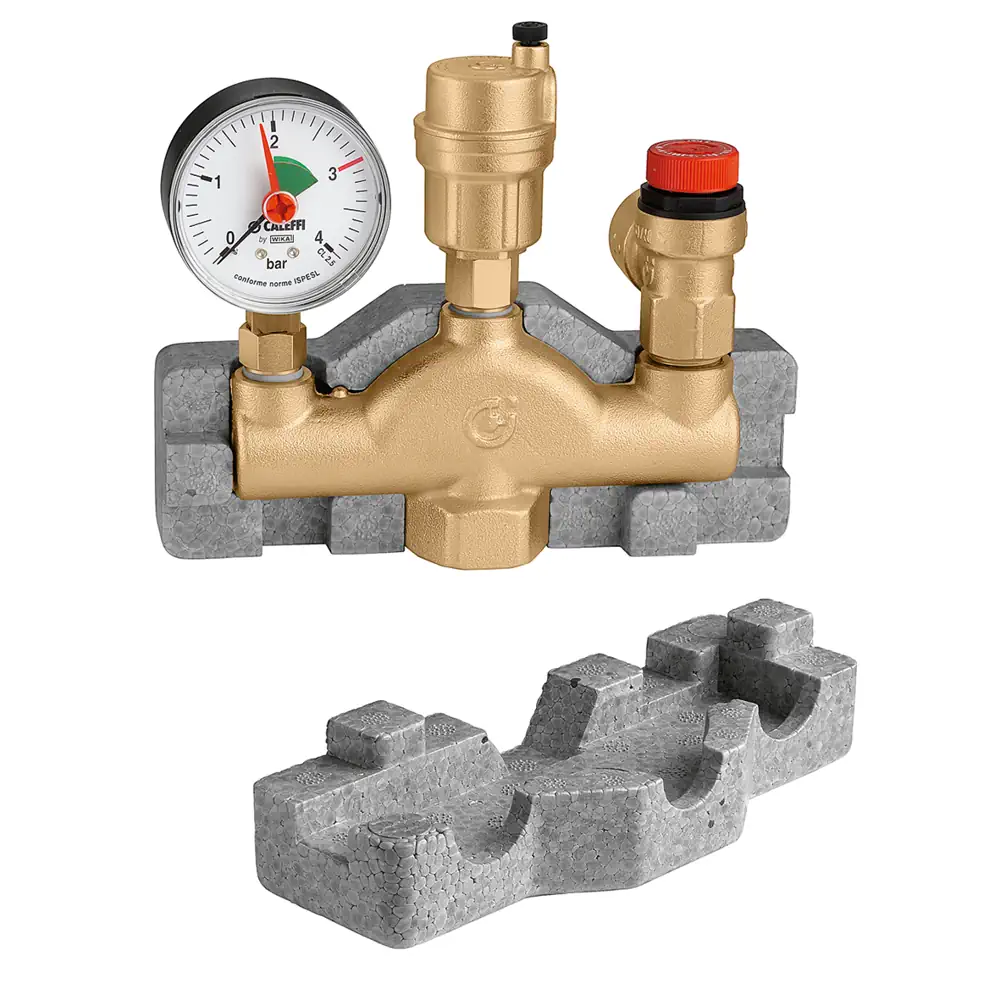

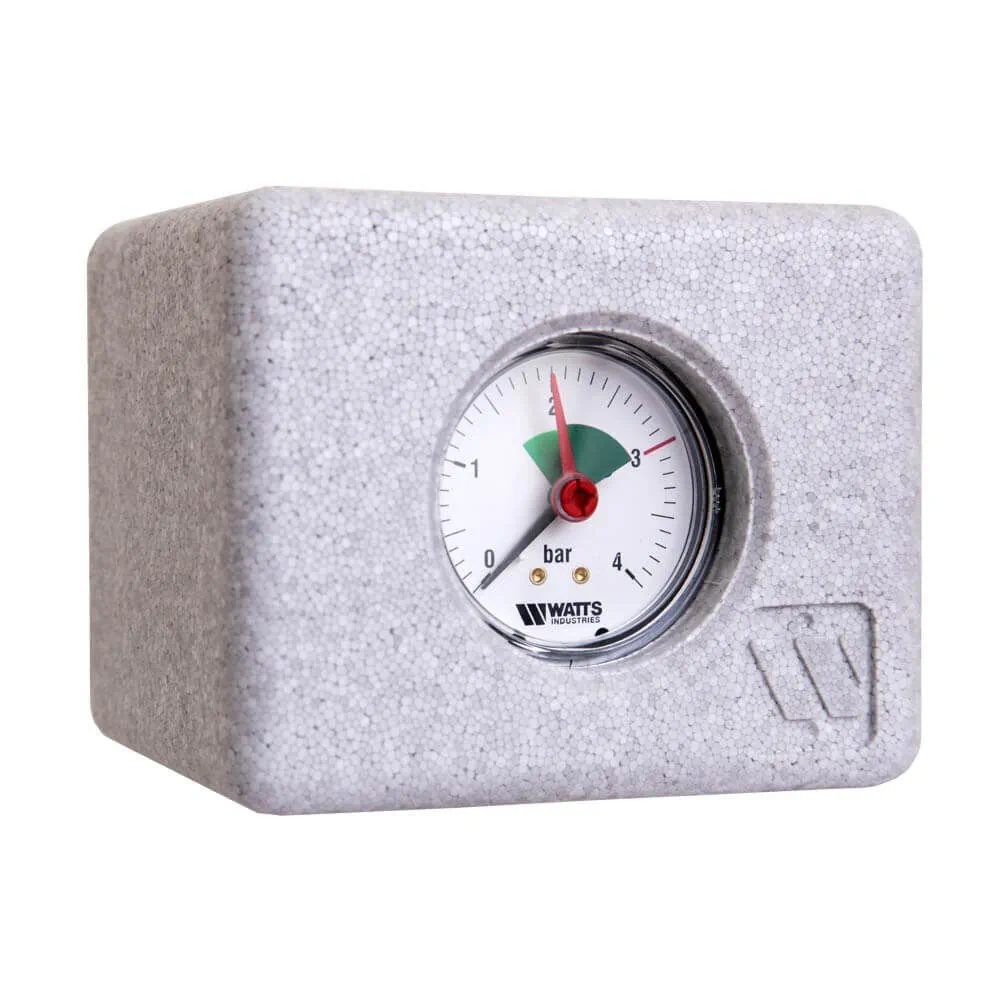

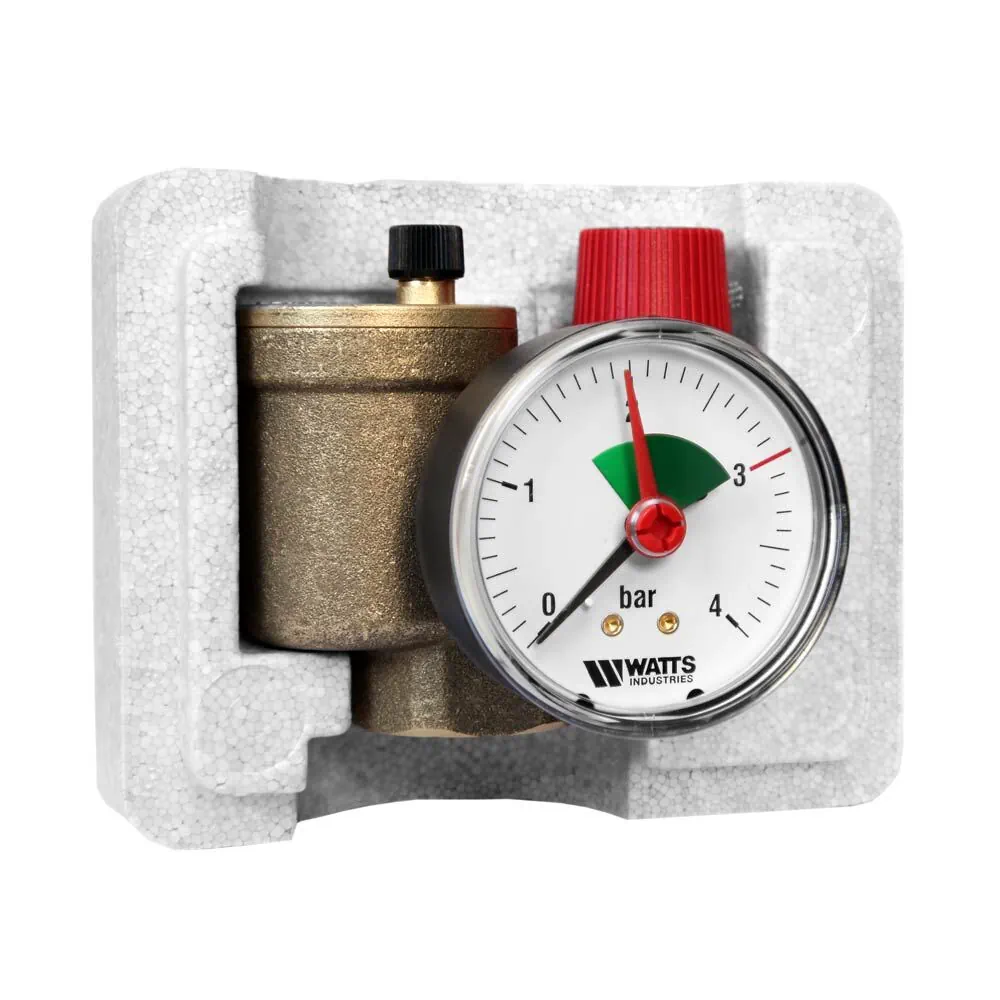

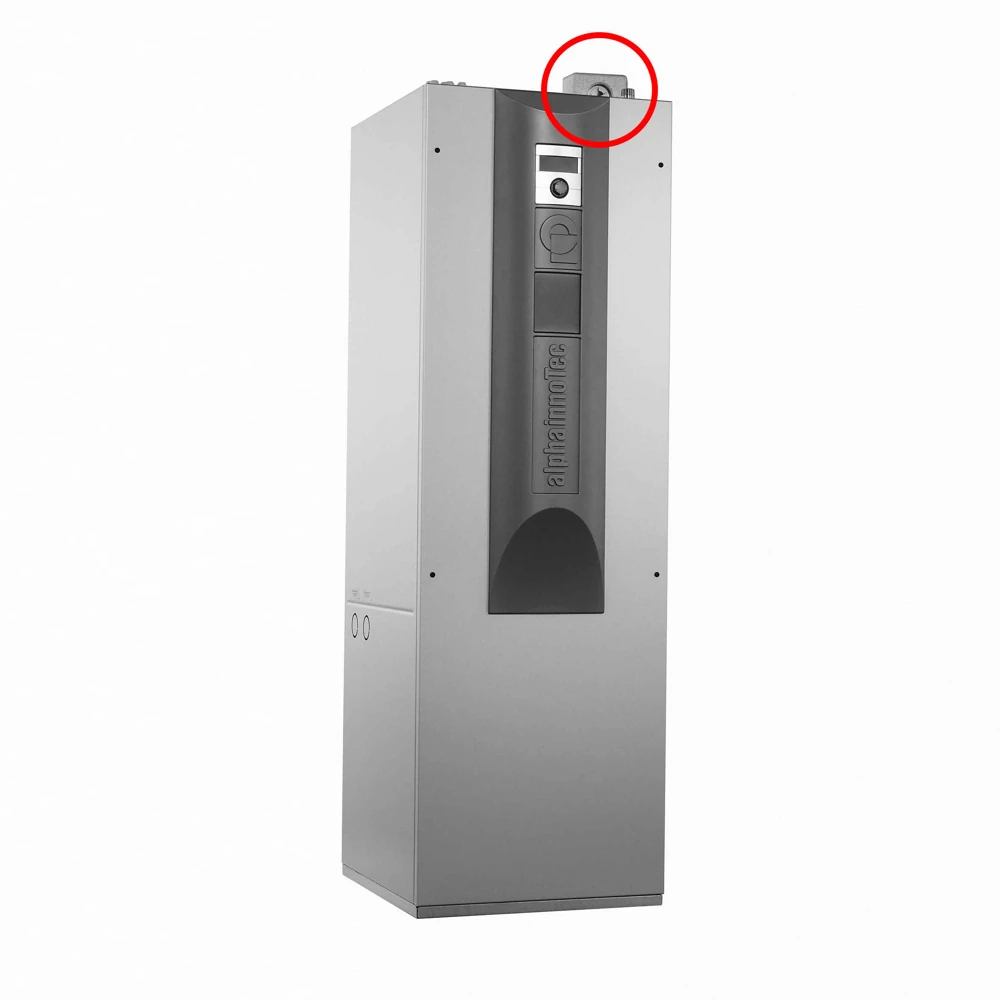

manometrs siltumsūkņa sistēmās
Ja apkures sistēmas manometrs rāda spiedienu, zemāku par 1,5 bar, papildiniet sistēmu, atverot uzpildei paredzēto noslēgvārstu. Pildiet sistēmu tik ilgi, līdz manometrs rādīs 1,8-2,0 bar.

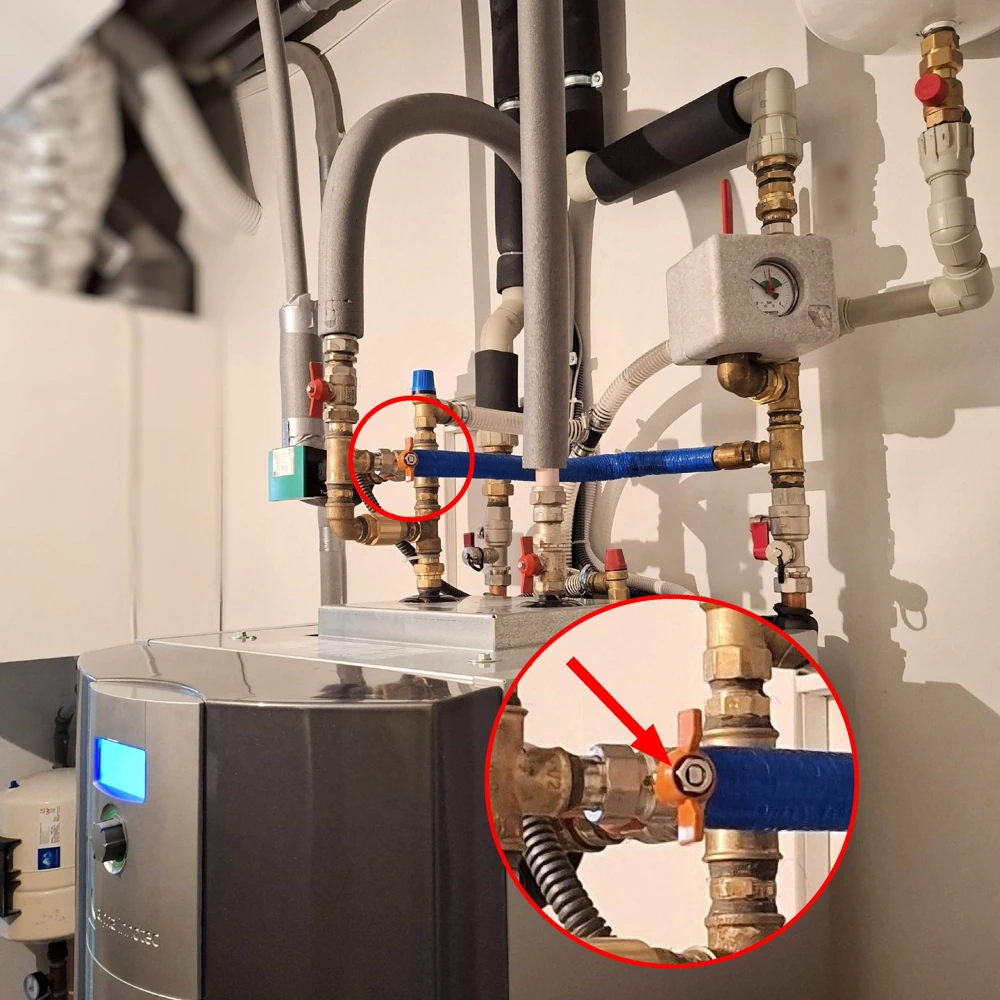

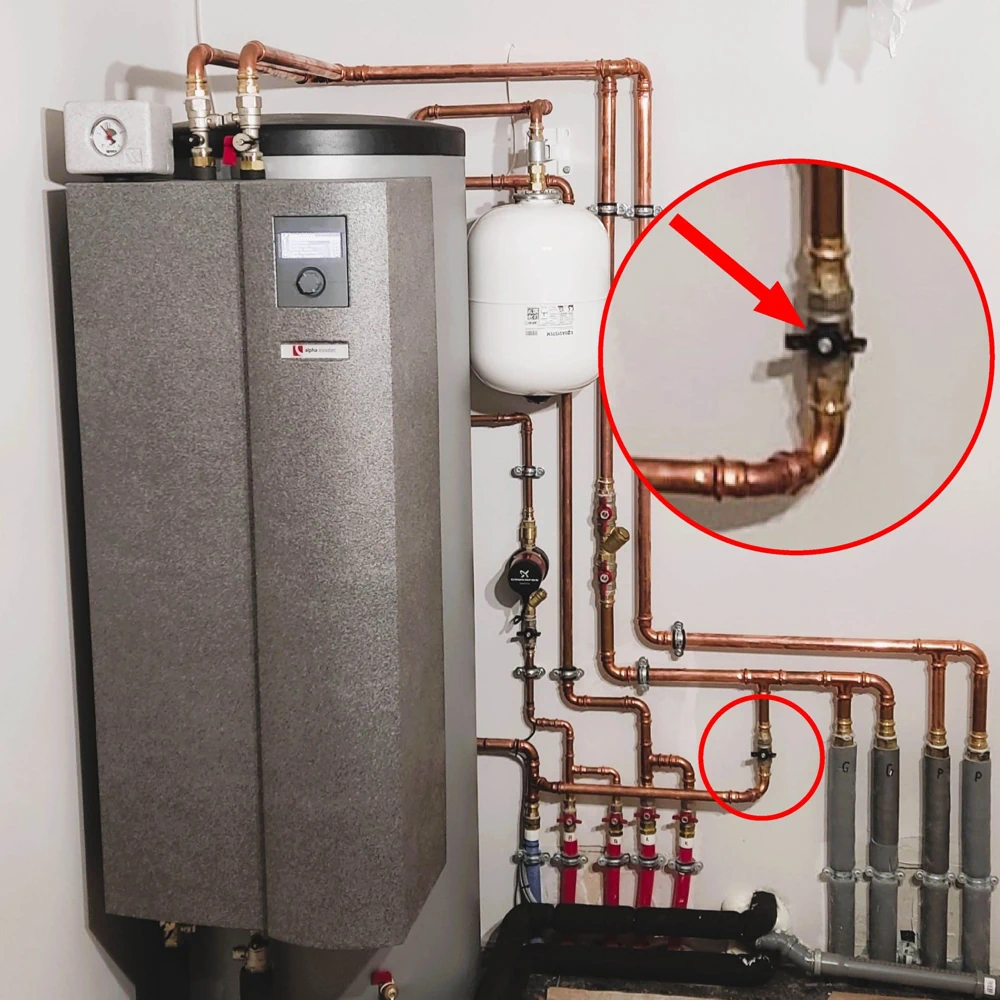

Noslēgvārstam sistēmas uzpildei vajadzētu būt ierīkotam tur, kur aukstā ūdensvada ievads ir savienots ar apkures sistēmu; šim vārstam vienmēr jābūt aizvērtam un to atver tikai uz īsu brīdi, līdz sistēma tiek uzpildīta līdz nepieciešamajam spiedienam.

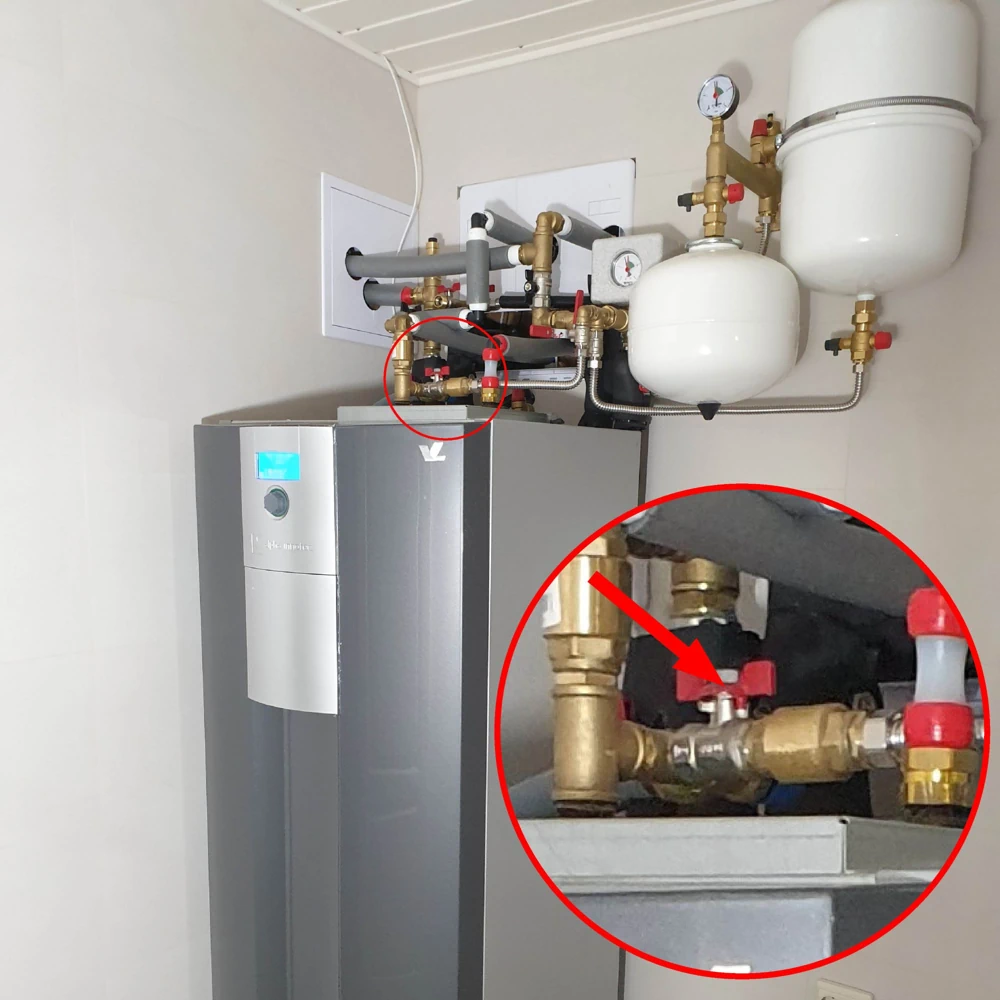

UZPILDES VĀRSTS INSTALĀCIJĀ
Uzmanību!
Sekojiet, vai spiediens sistēmā strauji nekrītas. Ja spiediens vienas vai vairāku dienu laikā atkal nokrītas zem 1,5 bar, vērsieties uzņēmumā, kas veica montāžas darbus, lai tas pārbaudītu izplešanās trauku stāvokli vai apkures sistēmu attiecībā uz noplūdi un, ja nepieciešams, veiktu remontu.
Svarīga informācija!
Ieteicamā apkures temperatūras regulēšana
Svarīga informācija!
Kā darbojas apkures temperatūras regulēšana?
Siltumsūknis silda pēc tā sauktās apkures līknes. Tā ir noteikta loģika, pēc kuras iekārta automātiski maina pievadāmā apkures ūdens temperatūru atkarībā no āra laika apstākļiem.
- Kad ārā ir aukstāks, iekārta pievada karstāku ūdeni, lai telpās saglabātos siltums.
- Kad gaiss kļūst siltāks, apkures ūdens kļūst vēsāks, lai telpas nepārkarstu.
Pareizi noregulējot apkures līkni, istabu temperatūra saglabājas stabila neatkarīgi no laika apstākļu izmaiņām ārā.
Ja mājā ir pārāk silti vai pārāk auksti
Ja pamanāt, ka istabās pastāvīgi ir pārāk silti vai pārāk auksti, lai gan āra temperatūra mainās, tas nozīmē, ka apkures līkne jākoriģē.
To var izdarīt galvenajā siltumsūkņa vadības ierīces ekrānā.
Apkures līkni var palielināt vai samazināt par 5 K (kelviniem) ar 1 K soli.
1 K (kelvins) atbilst aptuveni 0,5–1 °C izmaiņām telpās, atkarībā no apkures sistēmas tipa.
Ja sasniedzāt lielāko vai mazāko iespējamo vērtību, bet temperatūra joprojām nav piemērota, iestatiet apkures līkni pēc mūsu sniegtajiem ieteikumiem.
Ja istabu temperatūra mainās kopā ar āra temperatūru
Ja pamanāt, ka istabas atdziest, kad ārā ir auksts, vai sakarst, kad ārā kļūst siltāks, tas nozīmē, ka apkures līkne nav pareizi noregulēta.
Šādā gadījumā iesakām koriģēt apkures līknes slīpumu atbilstoši sniegtajiem ieteikumiem.
Apkures temperatūras maiņa galvenajā siltumsūkņa vadības ierīces ekrānā
1
i
Atzīmējiet un nospiediet bultiņu pa kreisi un ejiet uz galveno izvēlni.
2
i
Standarta stāvokļa ekrānā atzīmējiet un nospiediet +/-.
3
i
Paaugstiniet vai pazeminiet apkures līkni atkarībā no tā, vai vēlaties siltāk (+) vai vēsāk (-), apstipriniet.
Uzmanību!
Pēc izmaiņu veikšanas iesakām uzgaidīt 12-24 h, līdz telpas sasilst vai atdziest.
Ieteicamie apkures līkņu iestatījumi
1
i
Standarta stāvokļa ekrānā atzīmējiet un nospiediet bultiņu uz dziļāku izvēlnes līmeni.
2
i
Atzīmējiet un nospiediet Apkure (radiatora simbolu).
3
i
Atzīmējiet un nospiediet Apkures līknes.
4
i
Ieteicamā apkures līkne A/A+/A++ energoefektīvas klases ēkā ar grīdas apkuri.
4
i
Ieteicamā apkures līkne B energoefektīvas klases ēkā ar grīdas apkuri.
4
i
Ieteicamā apkures līkne <B energoefektīvas klases ēkā ar grīdas apkuri.
4
i
Ieteicamā apkures līkne kombinētai grīdas un radiatoru apkures sistēmai.
4
i
Ieteicamā apkures līkne radiatoru apkures sistēmai.
5
i
Izvēloties apkures līkni, griežam vadības ierīces pogu un nākamajā logā apstiprinām, nospiežot ķeksīti.
6
i
Apstiprinot iestatījumus, nospiežam kreisajā pusē esošo bultiņu un atgriežamies iepriekšējā izvēlnē.
Sistēmas ar vairākiem apkures kontūriem
1
i
Standarta stāvokļa ekrānā atzīmējiet un nospiediet bultiņu uz dziļāku izvēlnes līmeni.
2
i
Atzīmējiet un nospiediet Apkure (radiatora simbolu).
3
i
Atzīmējiet un nospiediet Apkures līknes.
4
i
Izvēlne ar vairākiem apkures kontūriem.
Uzmanību!
Ja mūsu norādījumu ceturtajā solī Jums ir iespēja izvēlēties vairākas apkures līknes, pēc augstāk sniegtajiem ieteikumiem iestatiet „Apkures kontūra“ līkni.
Maisītāja kontūra 1, 2, 3 līknes iesakām iestatīt tikai pēc konsultācijas ar servisa dienestu.
Manuāla datu pārsūtīšana
Manuāla datu pārsūtīšana nepieciešama servisa dienestam, lai reāllaikā fiksētu un analizētu izsmeļošus siltumsūkņa datus.
Svarīga informācija!
Datus manuāli pārsūtīt iespējams tikai tad, ja siltumsūknis ir pieslēgts internetam un interneta savienojums ir stabils.
Manuāla datu pārsūtīšana
Datu reģistrs USB datu nesējā
Datu reģistrs USB datu nesējā tiek izmantots tad, kad siltumsūknis nevar pieslēgties attālinātajam servisam, bet servisa dienestam nepieciešami izsmeļoši pēdējo 48 stundu dati.
Datu reģistram ieteicams izmantot tukšu, nelielas ietilpības USB datu nesēju.
Datu reģistrs USB datu nesējā
Programmatūras atjaunināšana
Programmatūras atjaunināšanai nepieciešams tukšs, nelielas ietilpības USB datu nesējs.
Jums nodoto/lejupielādēto programmatūras atjauninājuma pakotni nokopējiet USB datu nesējā un vadieties pēc zemāk sniegtās video instrukcijas.
Programmatūras atjaunināšana
Noregulējiet pārplūdes vārstu
Ja telpā, kurā uzstādīts siltumsūknis vai siltumsūkņa iekšējais bloks, periodiski dzirdat lielu troksni, iesakām pārbaudīt un noregulēt pārplūdes vārstu:
- Atveriet siltumsūkņa vai iekštelpu bloka priekšējo paneli
- Atskrūvējiet pārplūdes vārsta rokturīša fiksācijas skrūvi
- Grieziet vārsta rokturīti pretēji pulksteņrādītāja virzienam, līdz tā apakšējā mala būs starp skalas rādījumiem 3-4 mH2O. Ja pārplūdes vārsts ir tā iestatīts, bet joprojām trokšņo, atveriet vārstu starp skalas rādījumiem 2-3 mH2O.
Uzmanību: siltumsūknim var nebūt integrēta pārplūdes vārsta (bypass), vai arī tas var būt uzstādīts katlu telpas cauruļvadu sistēmā.
