Biežas darbības un risinājumi
Rekuperatora apkope
Filtru tīrīšana vai maiņa
Ik pēc 3 mēnešiem
Filtru apkopes biežums ir atkarīgs no vides apstākļiem. Piemēram, dzīvojot blakus intensīvas satiksmes ceļam, filtri ātrāk piesārņojas no putekļiem, bet meža vai dārzu teritorijās – no kukaiņiem vai ziedputekšņiem.
Filtrus ieteicams tīrīt vai mainīt vidēji ik pēc trim mēnešiem. Vienu vai divas reizes tos var iztīrīt ar putekļu sūcēju, bet trešo reizi – nomainīt pret jauniem.
Svarīga informācija!
Vēršam uzmanību, ka filtru maiņas indikators ieslēdzas periodiski un nav saistīts ar reālo filtru piesārņojuma stāvokli. „Flair“ sērijas iekārtās šī brīdinājuma biežumu varat koriģēt izvēlnes punktā Nr. 4.1.
Ik pēc 3 gadiem
Siltummaini ieteicams tīrīt ik pēc 3 gadiem. Tam tas jāizņem un jānomazgā zem silta ūdens strūklas (ne augstākas par 45 °C).
Tehniskā apkope
Ik pēc 3 gadiem
Ik pēc 3 gadiem ieteicams veikt pilnu rekuperatora tehnisko apkopi. Šos darbus var veikt kvalificēti uzstādītāji vai UAB „Tenko Baltic“ servisa dienests.
Tehniskās apkopes laikā tiek veikti šādi darbi:
- Iekārtas diagnostika;
- Programmatūras atjaunināšana;
- Iekārtas tīrīšana;
- Siltummaiņa tīrīšana;
- Integrētā elektriskā sildītāja tīrīšana;
- Ventilatoru tīrīšana;
- Sifona tīrīšana.
Brink air control pultas
Brink touch control pultas
Rekuperators rada lielu troksni
Biežāk sastopamie cēloņi:
- Palielinātu iekārtas radīto troksni visbiežāk izraisa piesārņoti filtri vai āra gaisa ņemšanas restes. Šādā gadījumā filtri jāiztīra vai jānomaina, un, ja troksnis saglabājas – rūpīgi jāapskata un jāiztīra āra restes.

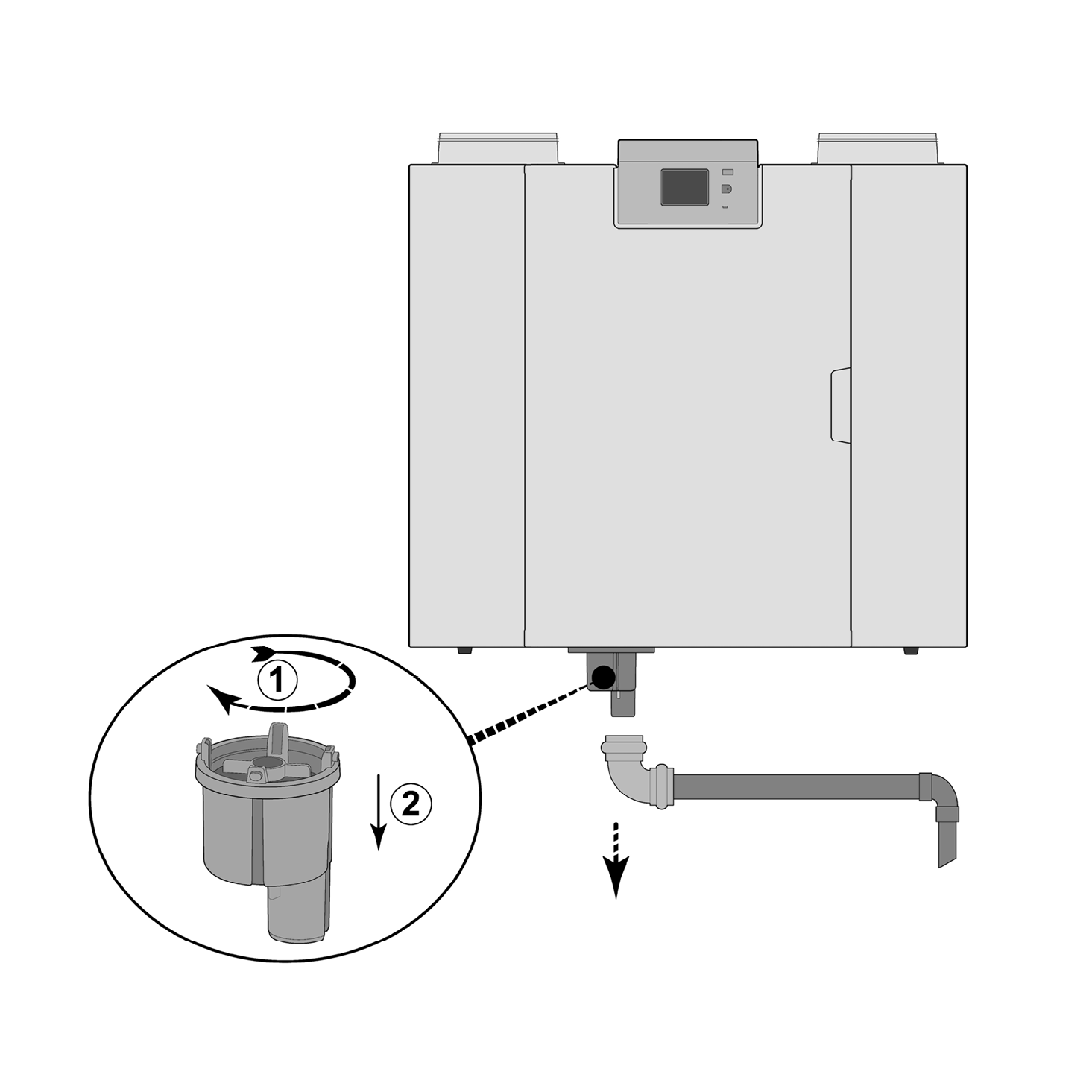

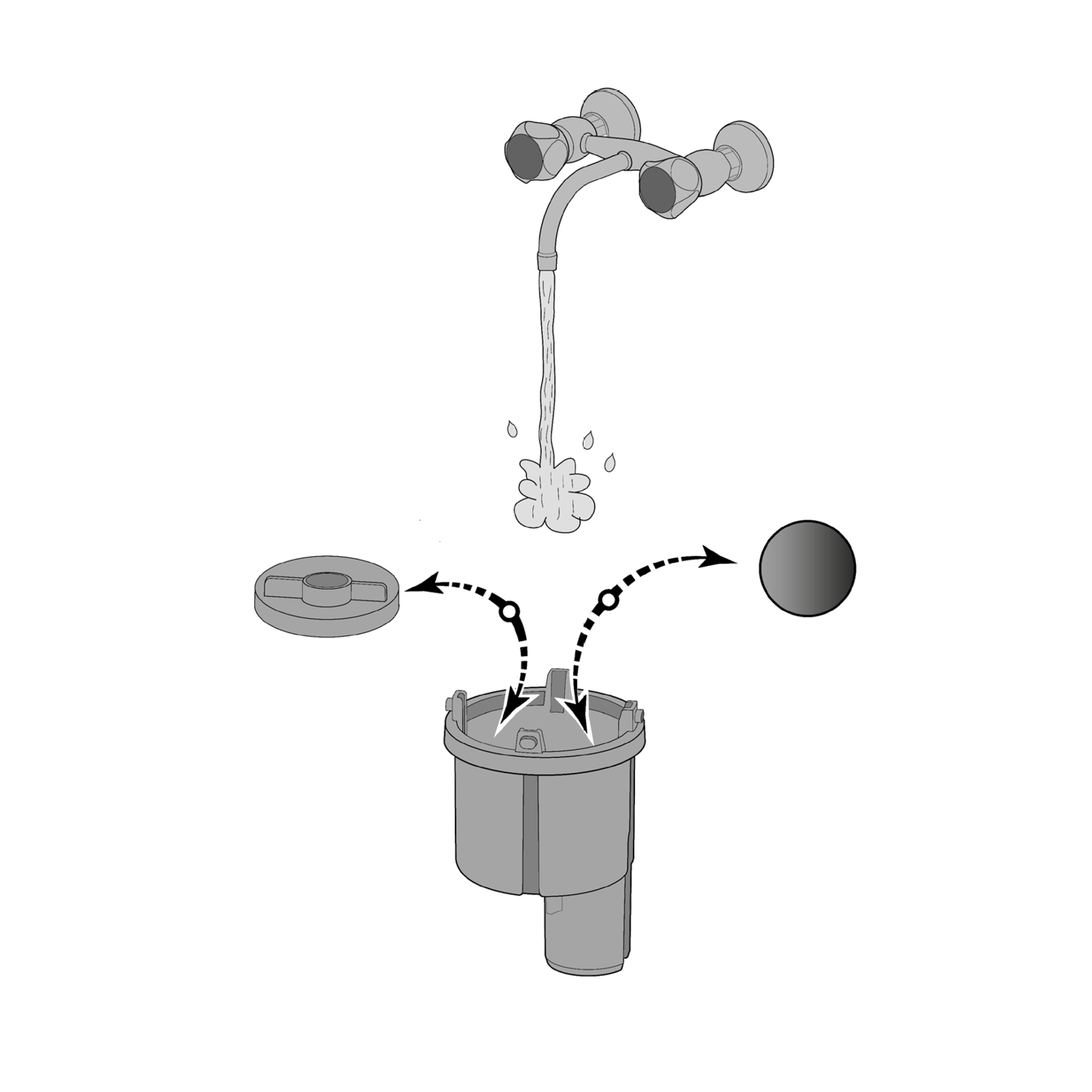

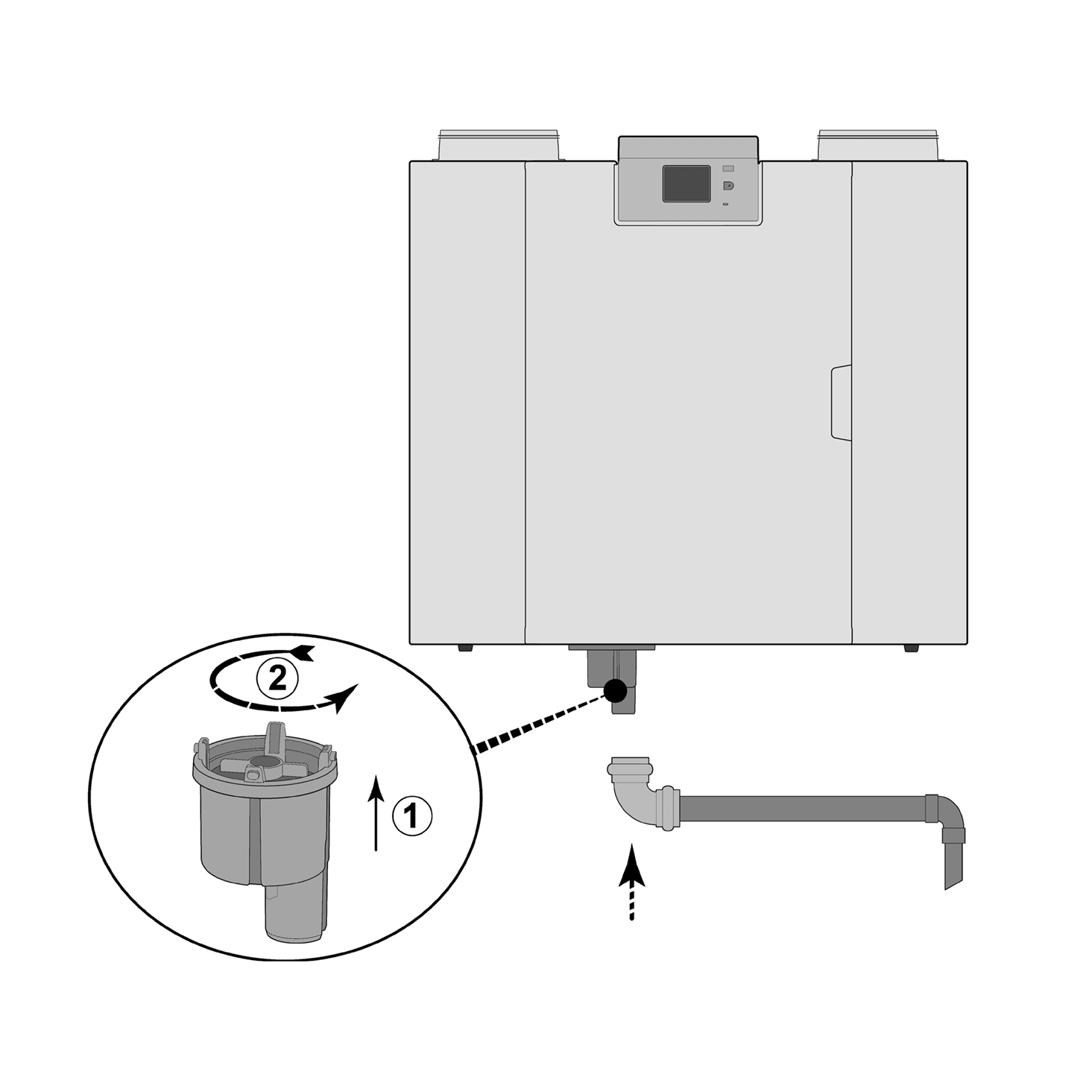

- Trokšņa cēlonis var būt arī aizsērējis sifons, kad kondensāts nevar aizplūst kanalizācijas sistēmā. Ja dzirdama ūdenim pieskaroša ventilatora skaņa, pirms sifona tīrīšanas iesakām zem iekārtas novietot spaini vai citu tvertni, jo aizsērējuma dēļ var būt uzkrājies liels kondensāta daudzums, kuram pieskaroties ventilators var radīt stipru troksni.
- Iekārtās ar spiediena mērīšanas caurulītēm papildu skaņu var radīt arī to aizsērēšana. Šādā gadījumā caurulītes jāizpūš ar saspiestu gaisu vai muti. Vairāk informācijas atradīsiet kļūdu kodu sarakstā (kļūdas E100 un E101).
- Lielāku troksni var radīt ventilatora gultņu nodilums vai bojājums. Šādā gadījumā iesakām reģistrēt bojājumu mūsu servisa dienestā.
Filtra paziņojuma atcelšana
Rekuperatoros BRINK Flair
Nospiediet filtra simbolu un turiet to ilgāk par 3 sekundēm, lai atvērtu filtra vedni.
Pēc tam izpildiet ekrānā sniegtos norādījumus, lai iztīrītu / nomainītu filtru.
Šo filtra vedņa procedūru pārtraukt nedrīkst.
Rekuperatoriuose BRINK Renovent Excellent
Lai atceltu filtru brīdinājumu „Excellent“ sērijas rekuperatora ekrānā, nospiediet pogu „R“ un turiet to nospiestu 5 sekundes.
Nuotolinio valdymo pulte Brink Air Control
Lai atceltu filtru brīdinājumu „Brink Air Control” apkalpošanas pultī, nospiediet labo pogu un turiet to nospiestu 5 sekundes.
Nuotolinio valdymo pulte Brink Touch Control
Parādoties filtra brīdinājumam, Touch Control pults ekrānā tiek rādīts atsevišķs tehniskās apkopes simbols. Tur tiek rādīts teksts „FIL“ un mirgojošs bojājuma / brīdinājuma simbols.
Filtra brīdinājumu var atiestatīt, nospiežot ķeksīša simbolu.
Brink 4 pozīciju slēdzī
Parādoties filtra indikācijai uz 4 pozīciju slēdža, četras reizes parastā ātrumā pārslēdziet pozīcijas 1 ↔ 0 (vai 0 ↔ 1). Sekmīga filtra atiestatīšana tiek apstiprināta ar īsu sarkanās gaismas diodes mirgošanu.
Iestatītais ventilācijas režīms automātiski atgriežas sākotnējā režīmā
Ventilācijas režīms automātiski mainās šādos gadījumos:
- Ekrāns uz iekārtas nav iestatīts kā galvenā vadības pults;
- Tālvadības pults darbojas pēc iestatītās laika programmas;
- Iekārta pārstartējās, zūdot elektroapgādei.
IEstatiet ekrānu kā galveno vadības pulti
Ja galvenajā ekrānā, pieskaroties vienam no apļa ceturkšņiem, parādās plaukstas ar pulksteni simbols, tas nozīmē, ka ekrāns darbojas kā pagaidu vadības pults. Šādā gadījumā izvēlētais režīms būs spēkā 30 minūtes (rūpnīcas iestatījums).
Ja ekrānā redzams tikai plaukstas simbols, tas nozīmē, ka ekrāns iestatīts kā pastāvīga vadības pults.
Ja vēlaties, lai ekrāns darbotos kā pastāvīga vadības pults, nomainiet rūpnīcas iestatījumu „Ekrāns“ (izvēlne 15.8) uz vērtību „Jā“.
Rankinis valdymas Brink Air control aptarnavimo pulte
Ja vēlaties, lai iekārta darbotos pastāvīgā ventilācijas režīmā, nospiediet pogu nr. 4 un, izvēloties manuālo darbību (nevis laika programmu), iestatiet vēlamo ventilācijas režīmu. Šādā gadījumā iekārta darbosies pastāvīgi pēc izvēlētā režīma, līdz tas tiks mainīts manuāli.
Rankinis valdymas Brink Touch control aptarnavimo pulte
Ja vēlaties, lai iekārta darbotos pastāvīgā ventilācijas režīmā, nospiediet plaukstas simbolu, ar pogām „+“ un „–“ izvēlieties vēlamo ventilācijas režīmu un apstipriniet izvēli ar ķeksīti. Šādā gadījumā iekārta darbosies pastāvīgi pēc izvēlētā režīma, līdz tas tiks mainīts manuāli.
Flair rekuperatora atjaunināšana
USB datu nesēju ar ierakstīto programmatūru ievietojiet USB ligzdā, kas atrodas ekrāna labajā pusē.
Konstatējot atjauninājumu, apstipriniet, nospiežot „YES“, un uzgaidiet, līdz atjauninājums tiks uzstādīts. Pēc dažām minūtēm, iekārtai atgriežoties parastajā ekrāna skatā, droši izņemiet USB datu nesēju. Svarīgi USB datu nesēju neizņemt, kamēr atjauninājums nav pabeigts.
Flair rekuperators pārtrauca ventilēt bez kļūdas koda
Ja iekārta pārtrauca ventilēt un ekrānā netiek rādīts neviens traucējums, taču apļa vidū visi stabiņi ir pelēkā krāsā, iespējamais cēlonis – nepareizi noteikta ventilatora vieta.
Ejiet uz iestatījumu izvēlni, izvēlieties „Ventilatora vietas vednis“ (izvēlne Nr. 15.10) un nospiediet „Jā“.
Tālāk vadieties pēc ekrānā sniegtās instrukcijas: atveriet filtru durtiņas un nosakiet, kurā pusē jūtama gaisa vilkme.
Ieteikums
Izmantojiet papīra lapu. Pareizā puse ir tā, pie kuras papīra lapa tiek pievilkta.
Izvēlieties noteikto pusi un nospiediet „OK“. Pēc pareizas ventilatora vietas noteikšanas iekārtai vajadzētu darboties bez automātiskas izslēgšanās.
Ja ekrānā joprojām redzami pelēki stabiņu simboli, pārbaudiet izvēlnē 17.1, vai iekārta nav izslēgta – jābūt iestatītam „Nē“.
Ventilācijas režīma maiņa ar vairāku pulšu palīdzību
BRINK rekuperatoru ventilācijas režīmus var mainīt dažādos veidos: vadības ierīces ekrānā, ar 4 pozīciju pārslēdzēju, ar tālvadības ierīcēm „Brink Air Control“ vai „Brink Touch Control“, ar CO₂ vai mitruma sensoriem, ar zonu vadības pēc pieprasījuma aprīkojumu, caur „Modbus“ savienojumu, ar bezvadu 2 vai 4 pozīciju slēdzi u. c.
Vienam rekuperatoram var pieslēgt vairākas vadības ierīces. Tās var darboties kopā, tāpēc to pašu iekārtu var vadīt, piemēram, ar vairākām vienādām tālvadības ierīcēm dažādās telpās.
Kad tiek izmantotas vairākas vadības ierīces, rekuperators parasti darbojas pēc augstākā izvēlētā ventilācijas režīma jebkurā no vadības ierīcēm. Piemēram, ja vienā vadības ierīcē iestatīts 2. režīms, bet citā – 3. režīms, iekārta darbosies 3. režīmā.
Izņēmums attiecas uz minimālo režīmu: ja vismaz vienā vadības ierīcē iestatīts minimālais režīms, tam ir prioritāte pār citiem iestatījumiem, un rekuperators darbojas minimālajā režīmā. Tas ļauj, piemēram, ar pie izejas durvīm esošu vadības ierīci manuāli samazināt ventilāciju līdz minimālajam režīmam.
Lai ventilācijas līmeni varētu ērti palielināt no jebkuras vadības ierīces, ieteicams visas vadības ierīces parasti turēt iestatītas 2. režīmā.
